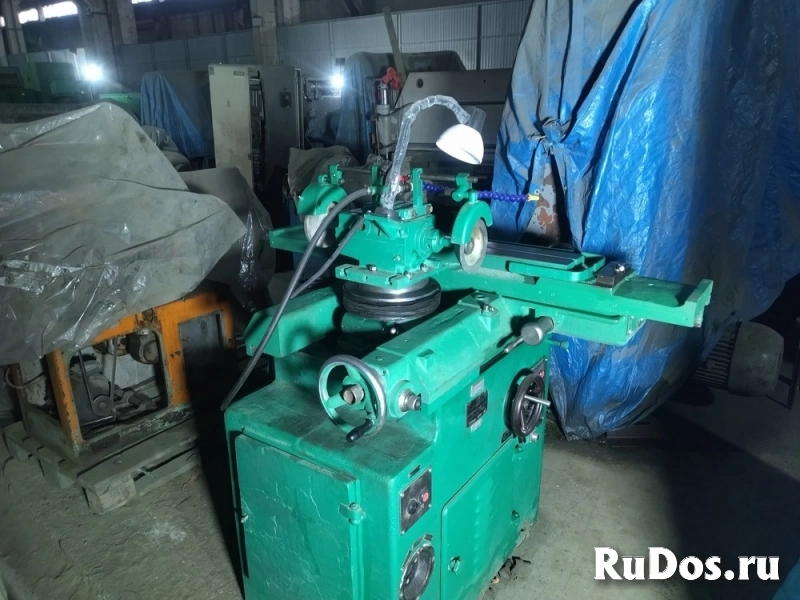

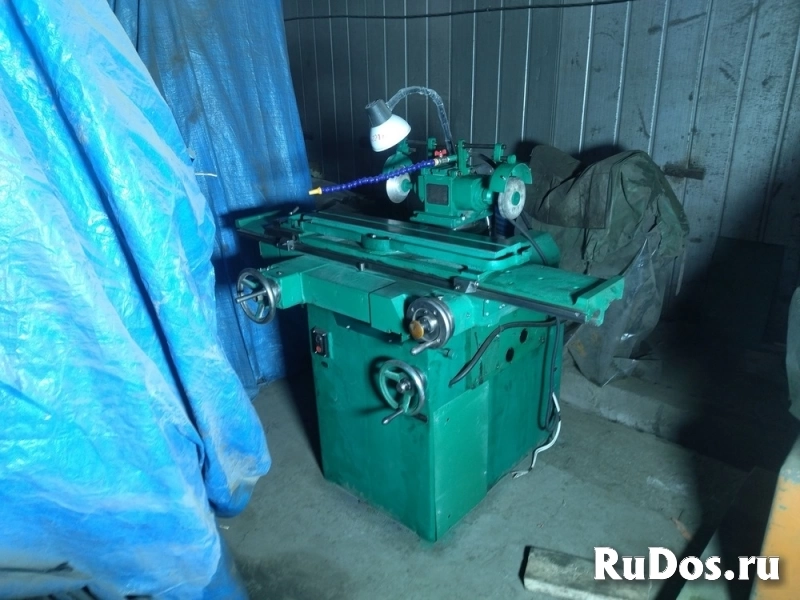

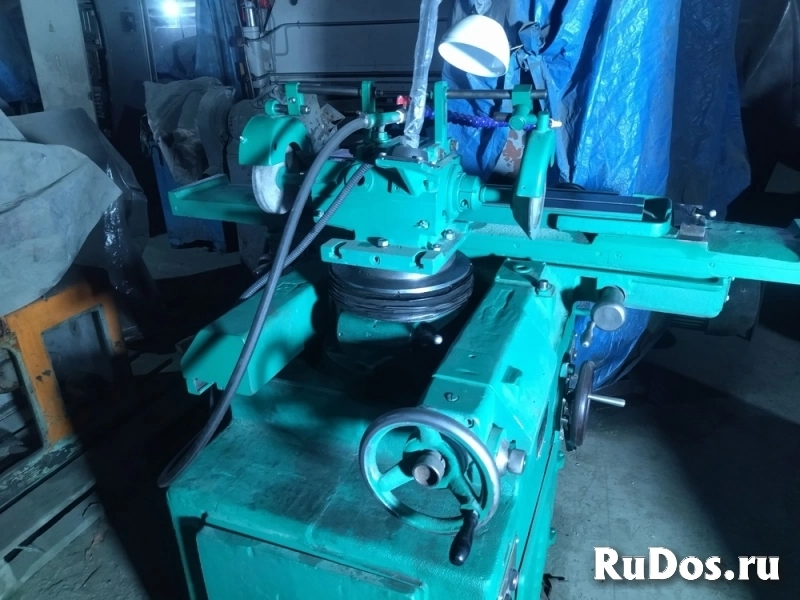

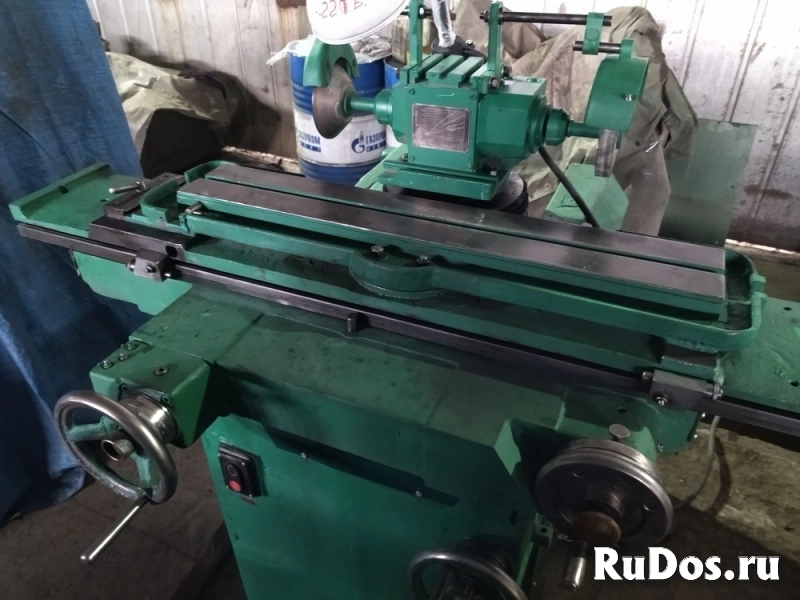

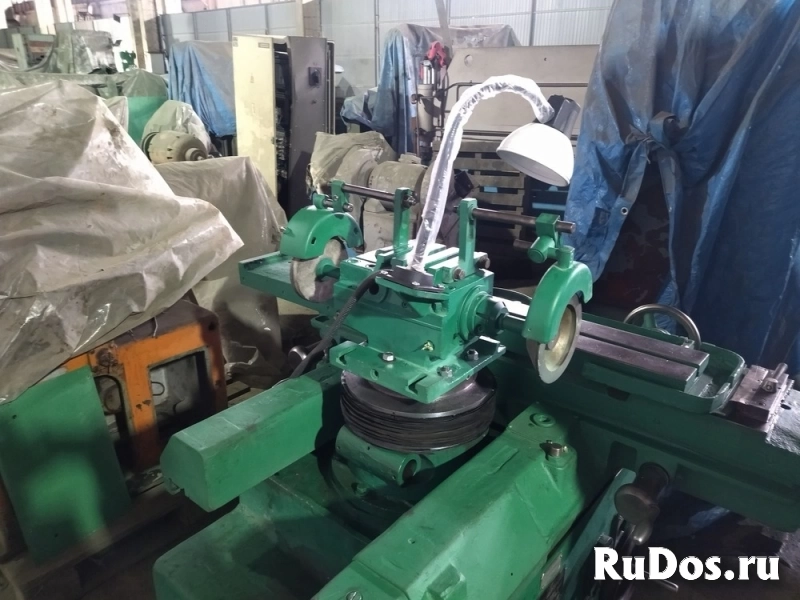

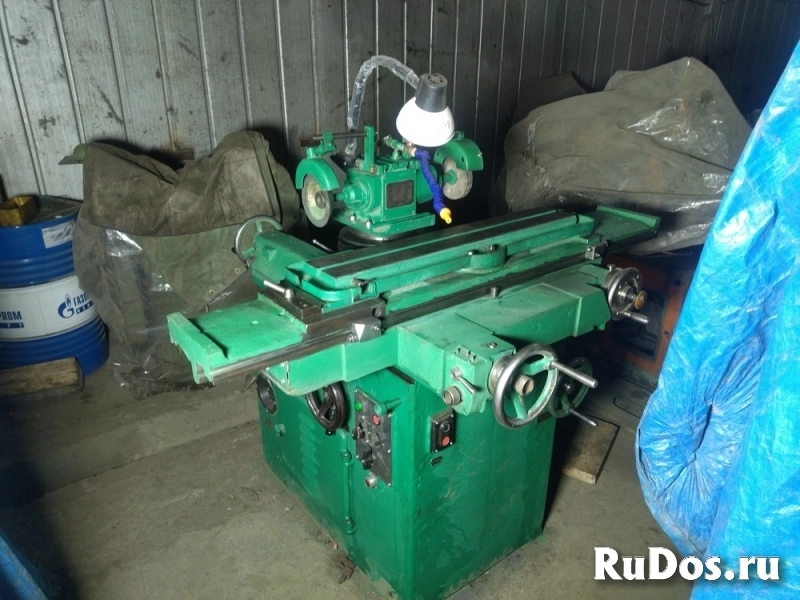

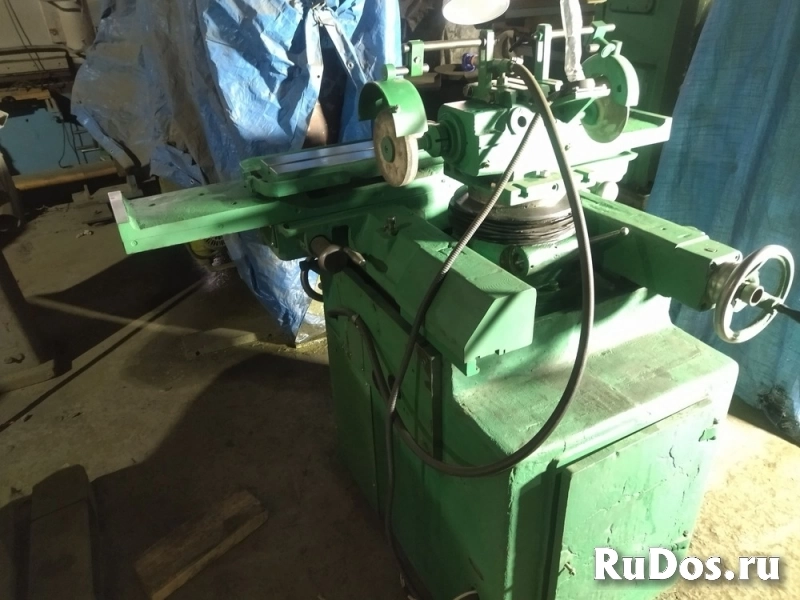

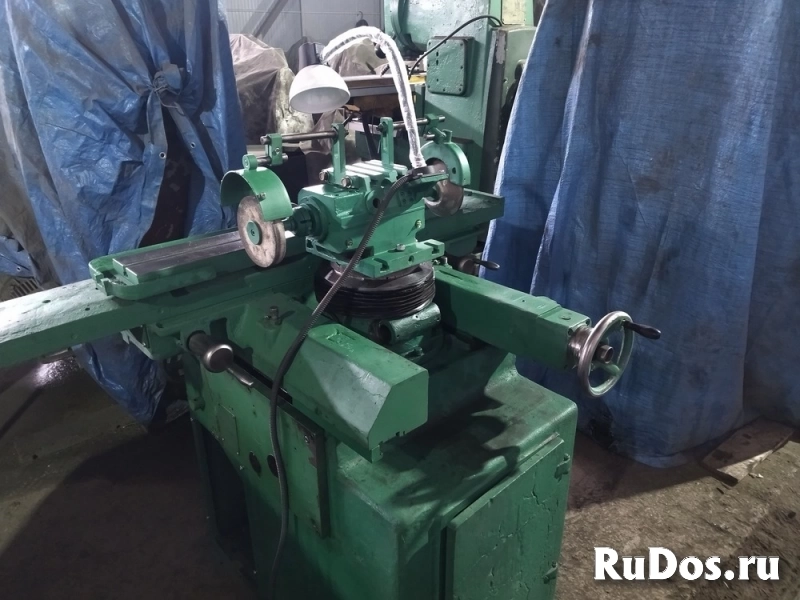

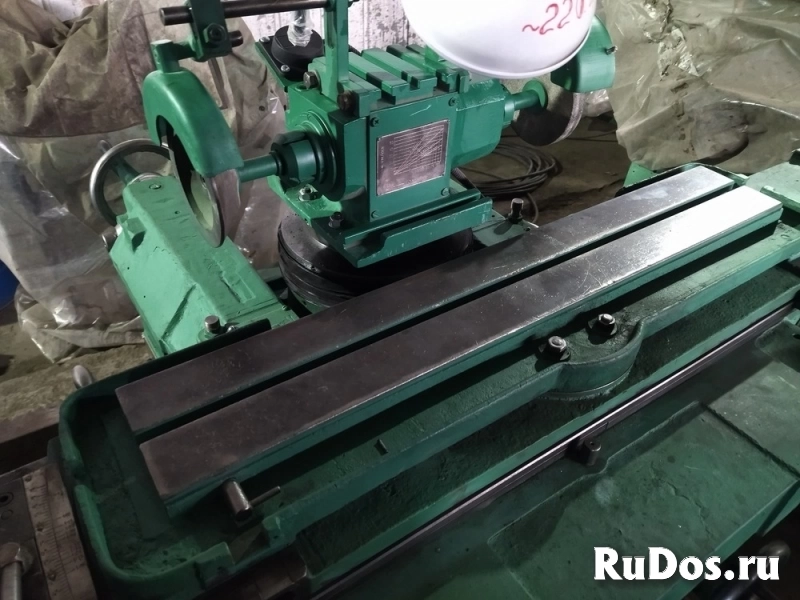

3В642 станок универсально-заточный, в хорошем рабочем состоянии, проведена ревизия, Новая Электрика, продаю с проверкой в работе.
Универсальные заточные станки 3В642 предназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Станки универсально заточные 3В642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
• наибольший диаметр устанавливаемой детали 250 мм
• наибольшая длина детали, устанавливаемой в центрах, 630 мм
• размеры рабочей поверхности стола (длина и ширина) 900 х 140 мм
• наибольшее вертикальное перемещение шлифовальной головки 250 мм
Станки имеют следующие основные узлы: станину, колонну, суппорт, шлифовальную головку, механизм подъема шлифовальной головки, планетарный редуктор, систему охлаждения.
Область использования универсально-заточных станков расширяется прилагаемыми к ним приспособлениями:
• для круглого наружного, внутреннего и плоского шлифования
• для заточки отрезных и прорезных фрез
• фрезерных головок
• червячных фрез
• метчиков
• спиральных сверл
• зенкеров и других инструментов
Класс точности по ГОСТ 8-82 П
Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм 630 х 250
Расстояние между центрами универсальной и задней бабок, мм 550
Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм 70..300
Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм 65..185
Рабочий стол станка
Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм 900 х 140
Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/ 230
Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/ 0,01
Перемещение поперечное стола на одно деление тонкой подачи, мм 0,0025
Угол поворота стола в горизонтальной плоскости, град 90
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм 250
Цена деления лимба подачи вертикального перемещения стола, мм 0,005
Угол поворота бабки в горизонтальной плоскости, град 350
Шлифовальная головка
Число оборотов заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300
Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 Морзе 3
Наибольший диаметр устанавливаемого шлифовального круга, мм 200
Наибольший диаметр устанавливаемого шлифовального круга других типов, мм 150
Универсальная головка
Размер внутренних конусов шпинделей Морзе 5
Угол поворота в горизонтальной и вертикальной областях, град 360
Количество электродвигателей на станке 4
Электродвигатель привода шпинделя шлифовальных кругов, кВт 1,5/ 1,1
Электродвигатель привода изделия, кВт 0,25
Габарит станка, мм 2050 х 1820 х 1550
Масса станка, кг 1250
