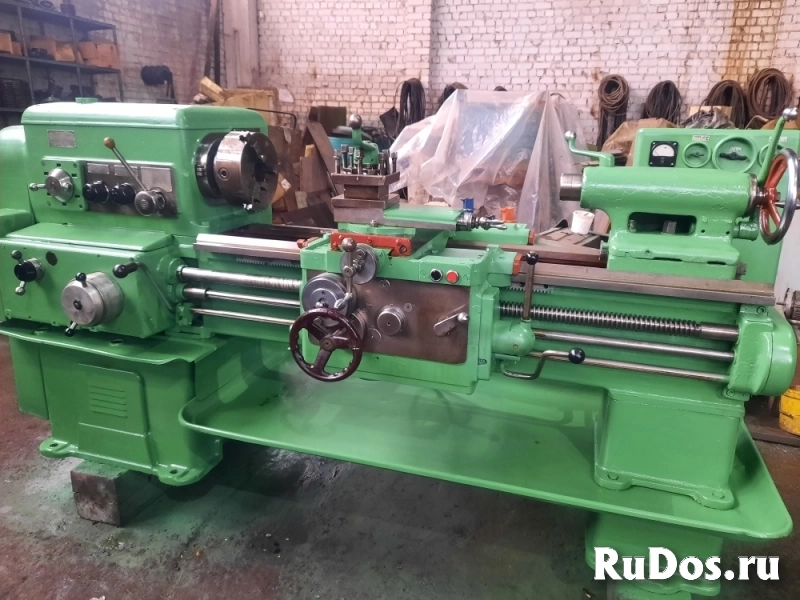

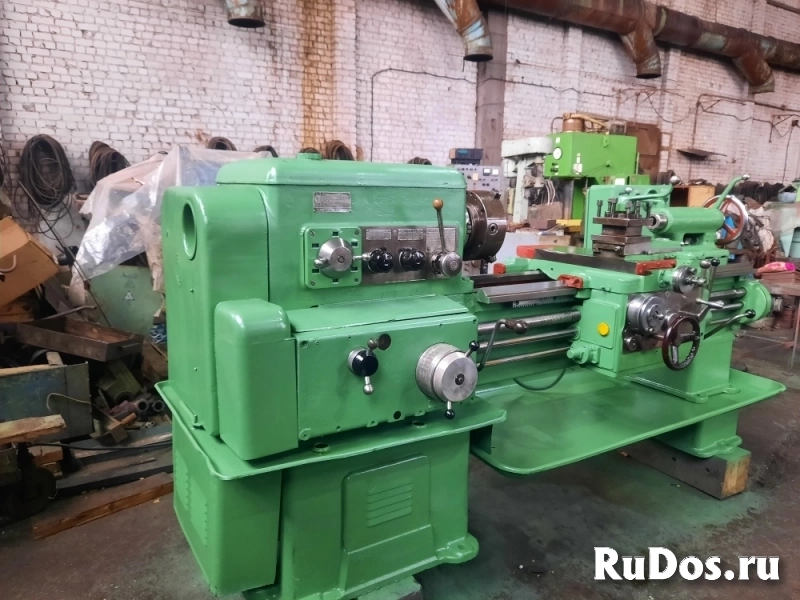

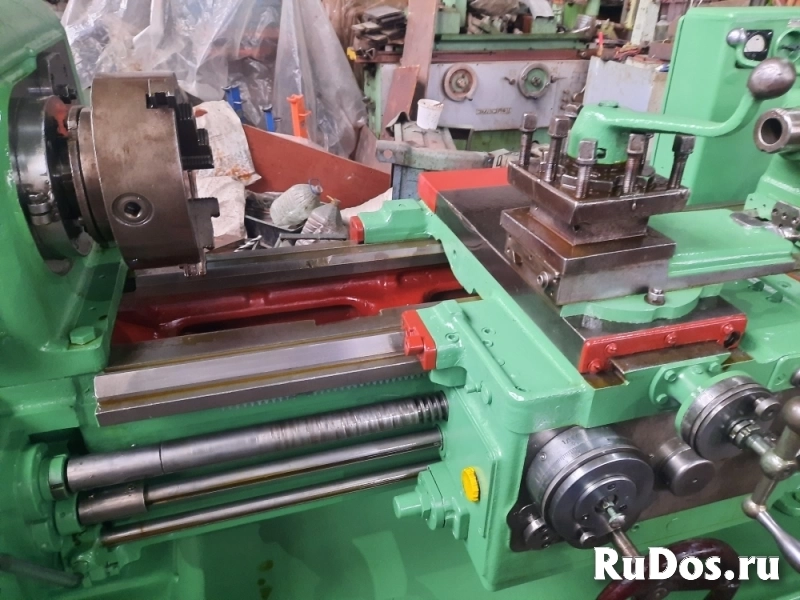

Токарно-винторезный станок 1К62

Токарно-винторезный станок 1К62 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, модульной, дюймовой, питчевой и архимедовой спирали. Шпиндель станка 1К62 установлен на специальных подшипниках, обеспечивающих жесткость шпинделя и точность станка. Станок 1К62 может использоваться для обработки закаленных заготовок. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности. Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на станке 1К62 высокопроизводительное резание твердосплавным и минералокерамическим инструментом.
Технические характеристики станка 1К62 (РМЦ=1000)
Класс точности по ГОСТ 8-82 H
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной 400мм
над суппортом 220мм
Наибольшая длина обрабатываемой заготовки, мм 1000
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
закрепленного в патроне 300
закрепленного в центрах 1000
Число ступеней частот вращения шпинделя
прямого 23
обратного 12
Пределы частот вращения шпинделя, мин
Прямого 12,5-2000
Обратного 19-2420
Число ступеней рабочих подач:
Продольных 42, 56*
поперечных 42, 56*
Пределы рабочих подач, мм/об
Продольных 0.07-4.16
поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
Метрических 45, 53*
Дюймовых 28, 57*
Модульных 38
Питчевых 37
архимедовой спирали 5
Пределы шагов нарезаемых резьб:
дюймовых, число ниток на дюйм 24…1.625
метрических, мм 0.5-192
модульных, модуль 0.5…48
питчевых, питч 96..1
архимедовой спирали, дюйм 3/8”, 7/16”
архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Масса станка, кг 2200
Привод станка
Мощность электродвигателя привода главного движения, кВт 11
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1
Мощность насоса охлаждения, кВт 0.12
