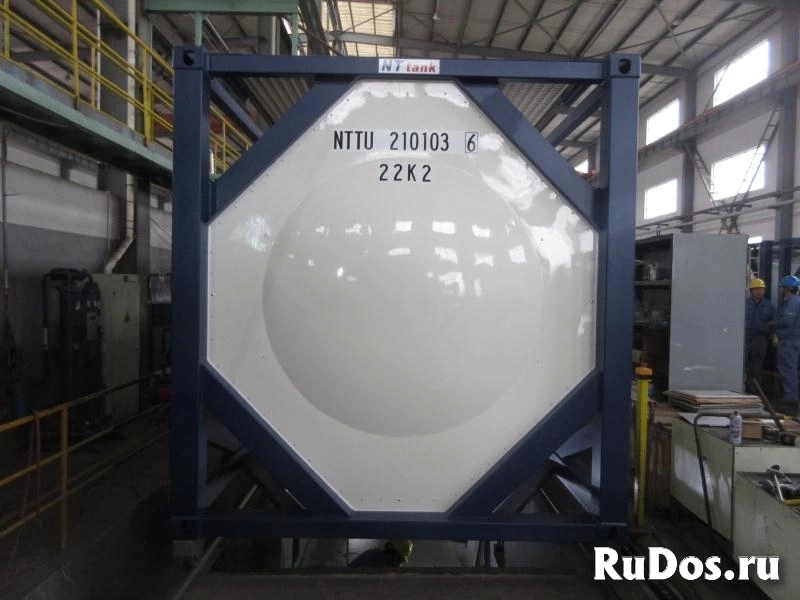

Танк-контейнер Т14 25000л

Изготовление на заказ!
Стоимость подлежит уточнению из-за колебания курса валют!

Техническая спецификация для контейнера-цистерны
Завод-изготовитель NantongTankContainerCo., Ltd
Тип Стандартный 20-фут танк-контейнер, тип UN Portable Tank T14
Размеры по полнокаркасной раме, фут (мм) 20’ / 8’ / 8’6” (60580°-6 / 24380°-5 / 25910°-5 )
Вместимость цистерны, л 25000 (+0 /- 1.5%)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара), кг 3550 ±3%
Рабочее давление, МПа / Bar 0.4 / 4
Испытательное давление, МПа / Bar 0.60 / 6
Расчетная температура, °С - 40 до +130
Материал цистерны Нержавеющая сталь SANS 50028-7 Wnr 1.4402/1.4404
Номинальная толщина стенки цилиндрической части цистерны, мм 4.4
Номинальная толщина стенки днищ цистерны, мм 4.7
Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0
Материал рамы Сталь конструкционная GB/T 1591-Q345D или SPA-H
Угловые фитинги Согласно международному стандарту ИСО 1161, 8ед.
Инспекционное агентство Регистр Ллойда (Lloyd's Register – LR)
Приборы, арматура, принадлежности
Люк-лаз с крышкой и прокладкой (производитель GUARD, Fort Vale или Perolo) Диаметр 500 мм, крышка на 8 болтах. Низкопрофильный
Узел предохранительного клапана (производитель GUARD, Fort Vale или Perolo) 3" фланцевый предохранительный клапан. Давление срабатывания 4.4 bar / 0.44Мпа.
Место под установку предохранительного клапана (производитель GUARD, Fort Vale или Perolo) 3" фланец крепления вварен в емкость, расположен горизонтально, с заглушкой.
Клапан воздушной (газовой) магистрали (производитель GUARD, Fort Vale или Perolo) 1.5” BSP шаровой клапан воздушной (газовой) магистрали в корпусе с фланцем и резьбовым патрубком с наружной резьбой 1.5” BSP.
Устройство верхнего слива (налива) груза (производитель GUARD, Fort Vale или Perolo)

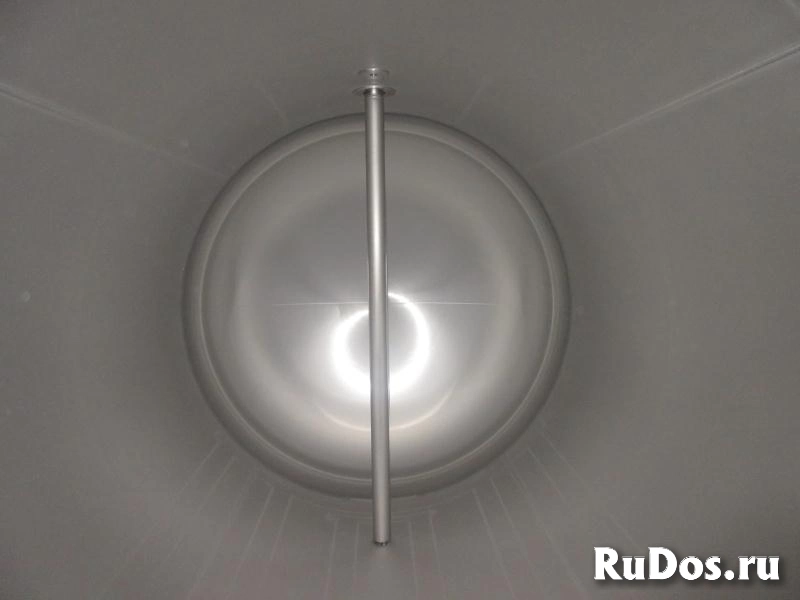

Верхнее устройство слива (налива) груза, установленное на цистерне в отсеке, крепится к фланцу цистерны через прокладку. В состав устройства входят: клапан, сифонная труба с фланцем, притягиваемая к фланцу цистерны болтовым соединением через прокладки,
глухой фланец (крышка), притягиваемая к клапану при помощи болтового соединения через прокладку.

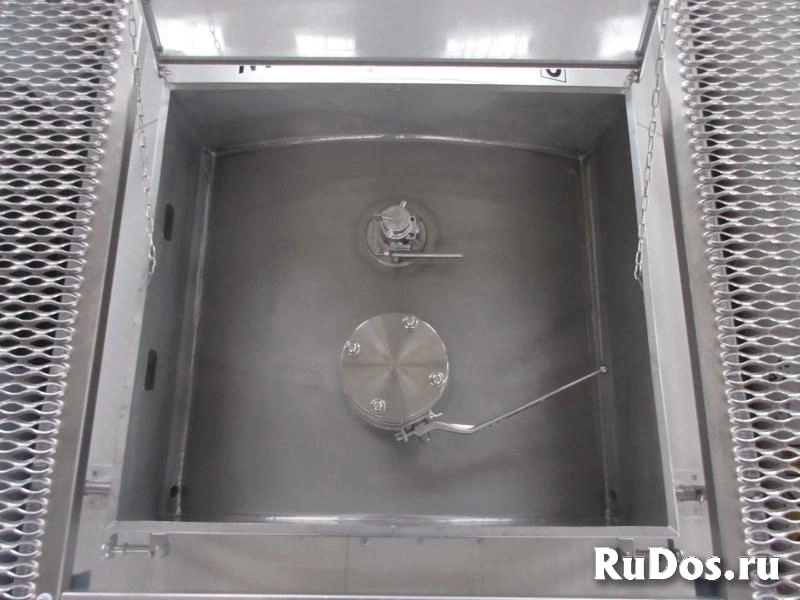

Арматурные отсеки 2 верхних короба обеспечивающих защиту пролива продукта
Центральный отсек содержит:
- Люк-лаз с крышкой и прокладкой;
- Узел предохранительного клапана;
- Место под установку предохранительного клапана.
Тыловой отсек содержит:
- Клапан воздушной (газовой) магистрали;
- Устройство верхнего слива (налива) груза.
Площадки обслуживания Состоят из трапов с настилом из просечно-вытяжного листа алюминия шириной 475мм.
Термометр С двойной шкалой, диапазон измерения – от минус 40 до плюс 160°С
Лестница Алюминиевая, противоскользящая.
Расположена справа сзади.
Заземление На нижней поперечной балке задней торцевой
Пенал для документов Пластиковый тубус в задней части справа.
