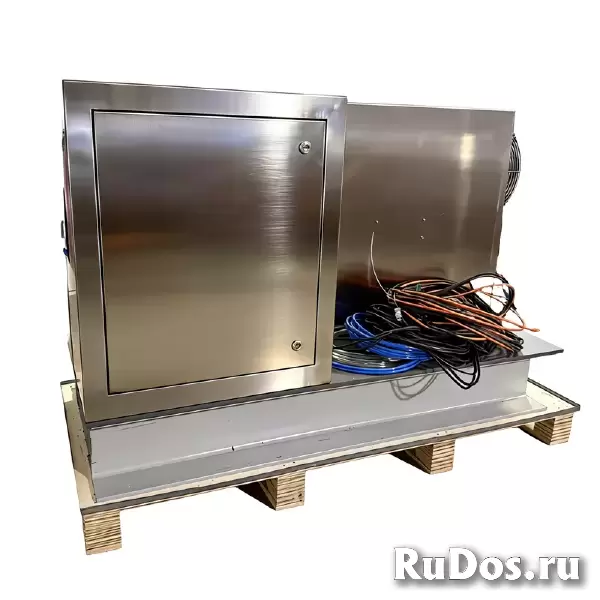

Лазерный струйный принтер

Эта лазерная маркировочная машина представляет собой разновидность оборудования с высокой степенью автоматизации. Она в основном используется в процессах непрерывного литья стали и прокатки и в основном используется для идентификации горячей и холодной заготовки.

Когда заготовка достигает заданного положения остановки благодаря шаговому перемещению охлаждающего слоя, она останавливается. Сопло для распыления краски выдвигается, открывается и перемещается вверх и вниз для распыления краски по поперечному сечению заготовки. После этого шаговый охлаждающий слой снова перемещается для подачи заготовки к лазеру в рабочем положении головки маркировочная машина принимает заготовку на место и данные о нумерации в исходном положении в режиме ожидания и генерирует точечную матричную информацию о номере, который должен быть напечатан, а затем лазерная головка перемещается вперед на заданное фокусное расстояние для печати идентификационной информации о номере, которая должна быть напечатана. вернитесь в положение ожидания, чтобы завершить весь рабочий процесс.

Технические характеристики：

Цвет фона наносится распылением средства для печати с высокотемпературным покрытием；
Автофокусировка Определяет расстояние от конца заготовки；
Главный компьютер отправляет распечатанный идентификационный номер или вручную вводит идентификационный номер для печати；
В лазерном блоке установлен осевой вентилятор принудительного охлаждения, который может стабильно работать в течение длительного времени в условиях высокой температуры.；
Ведро для краски можно пневматически поднимать и опускать при добавлении краски в ведро.；
Когда уровень краски в бочке низкий, в программном интерфейсе появляется тревожный сигнал；
Барабан имеет функцию автоматического перемешивания краски, чтобы предотвратить ее выпадение в осадок；
Система автоматически получает сигнал о включении ступенчатого режима охлаждения；
Система автоматически распознает сигнал о том, что заготовка на месте；
